Ss 3 เครื่องม้วนแผ่นม้วนผู้ผลิตบิดเครื่องจักรกล symmetrical W11-20 × 2000

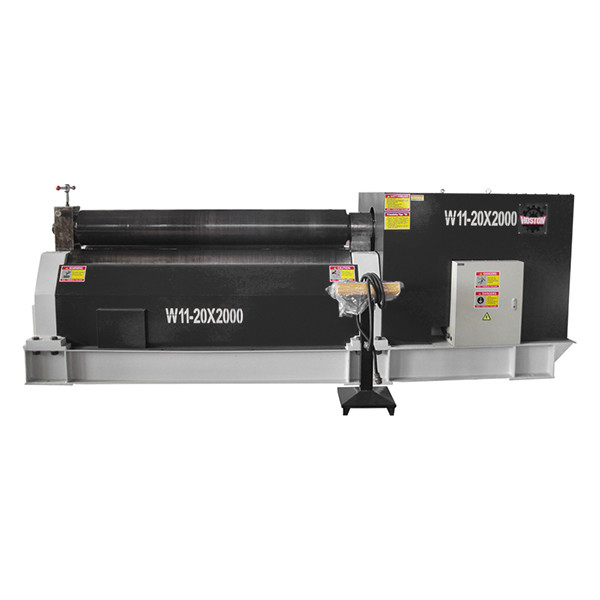

W11 เครื่องม้วนแผ่นกลไก 3 ล้อ W11-20×2000

1. รอลเลอร์ล่างถูกขับเคลื่อนโดยมอเตอร์หลักผ่านเครื่องลดตัวหลัก อุปกรณ์ออกของเครื่องลดตัวหลักส่งไปยังสองรอลเลอร์ล่างผ่านกลุ่มล้อเกียร์ทิศทางการขับเคลื่อนม้วนถูกเปลี่ยนโดยมอเตอร์หลัก.
2. การเคลื่อนไหวการยกของม้วนบนถูกทําโดยมอเตอร์ช่วยผ่านเครื่องลดช่วยซึ่งขับหนอนและล้อหนอนใต้เลียงม้วนซ้ายและขวาที่จะเคลื่อนไหวโดยอัตโนมัติ, ทําให้เหล็กสายลูกหมึกที่ติดตั้งบนล้อหนอนหมุน, และสมบูรณ์โดยการเคลื่อนไหวขึ้นและลงของสกรูหลอดลูกกลมตาม
3. อุปกรณ์ลดใช้หลังจากกระบอกกลมได้เสร็จสิ้น ก่อนที่จะออกจากที่นั่งเบอร์ซ้ายยกม้วนบนสูงมาตรฐานและทําให้โรลเลอร์ด้านบนหยุดกับสมาธิดึงแท่งที่ด้านล่างของโรลเลอร์ด้านบน. จากนั้นดึง shaft pin ออกบนที่นั่งหักหักหักหักหักหัก, จากนั้นผลิตภัณฑ์ม้วนสามารถออกมาจากปลายหนึ่งของม้วนด้านบน
4. ส่วนประกอบหลักคือ: สาม 45 โรลเลอร์เหล็กโกหก, HRC3545, เฟรมรองรับคือ welded, กระบวนการหลังจากที่ welded, พาเล็ตด้านล่างเป็นส่วน welded.สกรูและหนอนเกียร์มีลูกกลอง 45 ชิ้นเหล็ก.
5. อะไหล่ไฟฟ้าได้รับการรับรองอุปกรณ์ดัง, ผลงานคงที่, ทนทาน, ปลอดภัยและน่าเชื่อถือ, ใช้งานสะดวก.

W11 เครื่องม้วนแผ่นกลไก 3 รอลล์

หลักการทํางาน

สไตล์โครงสร้าง

สไตล์โครงสร้างของเครื่องคือ 3 รอลเลอร์ symmetrical. รอลเลอร์ด้านบนทําการเคลื่อนไหวของความสูงในตําแหน่งกลางของ 2 รอลเลอร์ปุ่ม.สองกลมปุ่มเป็นกลมขับเคลื่อนหลัก. พวกเขาหมุนโดย Meshing ระหว่างเกียร์ออกของกล่องเกียร์และ roller ปุ่มและมอบแรงหมุนสําหรับแผ่นบิด. มันคอมพ็อต, ใช้งานและบํารุงรักษาง่าย
